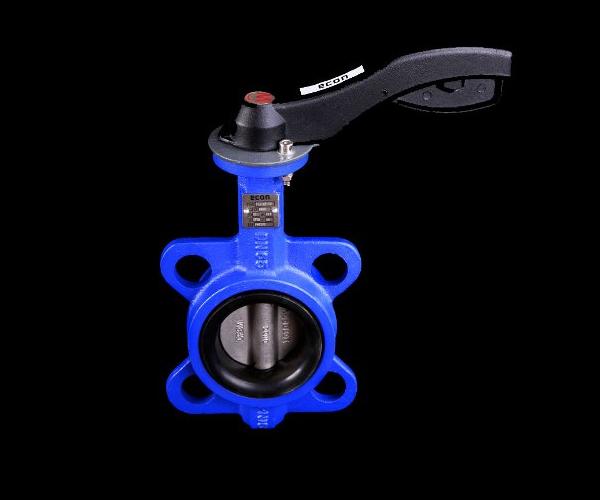

شیر پروانه ای ویفری دیسک استیل

عنوان

شیر پروانه ای ویفری دیسک استیل ,

مدل

220D7A1XR-16, 220D37A1XR-16 ,

برند

Econ ,

نوع

ویفری ,

کاربرد

آب (نوشیدنی) , بخار , گاز(صنعت) ,

محرک

هندل (دستگیره) , گیربکس , پنوماتیکی , برقی ,

سایزبندی

2-144

اینچ ,

جنس بدنه

چدن ,

جنس دیسک

فولاد زنگ نزن ,

جنس صندلی

ای پی دی ام ,

جنس ساقه

فولاد زنگ نزن ,

حداکثر فشار کاری (bar)

16 ,

رنگ

آبی ,

کشور

هلند ,

توضیحات

شیر پروانه ای ویفری دیسک استیل ، مارک econ ، سایز 2 تا 144 اینچ ( سایز 56 به بالا قابل سفارش است)

طراحی :
بدنه برای نصب بین فلنج هایی مناسب است که سوراخکاری آنها مطابق استاندارد DIN EN 1092-2 یا ANSI CLASS 150 تا فشار16 bar باشند .( از کلاس 300 به بالا طبق سفارش )پروانه در موقعیت باز , کاملا" در وسط قرار می گیرد و بهترین شرایط را برای عبور جریان با کمترین افت فشار فراهم میکند . لاستیک آبندی با فرم U ,داخل بدنه و دو طرف قرار گرفته و قابل تعویض است و آبندی مطمئنی را از هر دو جهت تامین می کند . مدل لاگ جهت استفاده در انتهای خط با توجه به کلیه مشخصات فوق نیز قابل عرضه است .

توجه :
این شیرها احتیاج به واشر آبندی (گسکت) ندارد و استفاده از واشر آبندی عملکرد شیر را مختل می نماید .

موارد مصرف:
بخار، آب، گاز

پوشش بدنه :
داخل و خارج بدنه بوسیله رنگ پودری با روش الکترواستاتیک پوشیده شده است .

گستره کاربرد:
در صورتی که سیال ,آب تا دمای 130 درجه باشد می توانید از این شیرها استفاده نمایید. در سایر موارد خواهشمند است شرایط کاری ,نوع, سرعت و دمای کاری سیال را با شرکت پیوندصنعت انرژی در میان بگذارید .

مزایای محصول :
1 – ضخامت کم شیر که مطابق با استاندارد ISO 5752 سری 20 و یا EN 558 سری 20 می باشد .
2 – شیرهایی با وزن کم و ابعاد کوچک بوجود آورده که مشکلات نصب,انبار داری, و حمل و نقل را به حداقل می رساند .
3 – امکان نصب شیر در تمامی حالتها (عمودی,افقی,مایل و....) وجود دارد .
4 – از هر دو سمت عمل آبندی به خوبی انجام می گیرد .
5 – برای نصب به منظور قطع و وصل و همچنین کنترل جریان سیال مناسب است .
6 – افت فشار اندکی را موجب می شود .
7 – سیستم عملکرد دستی یا گیربکسی و یا سیستم پنوماتیک به راحتی برای شرکت مقدور و حتی برای مصرف کننده قابل تعویض می باشد.
